磁力泵

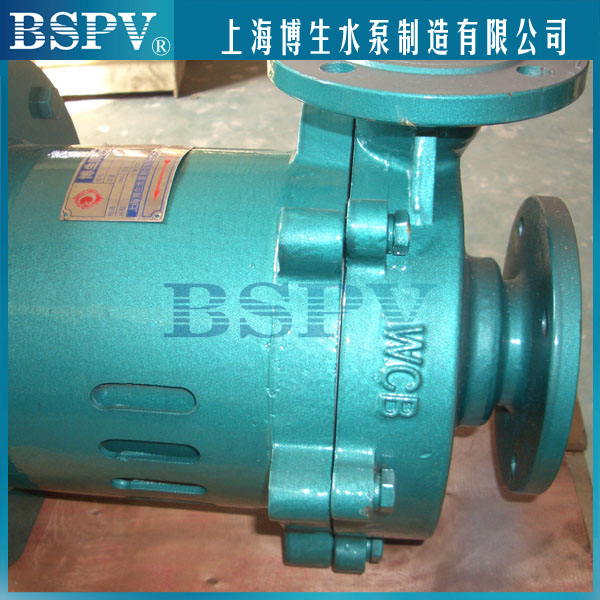

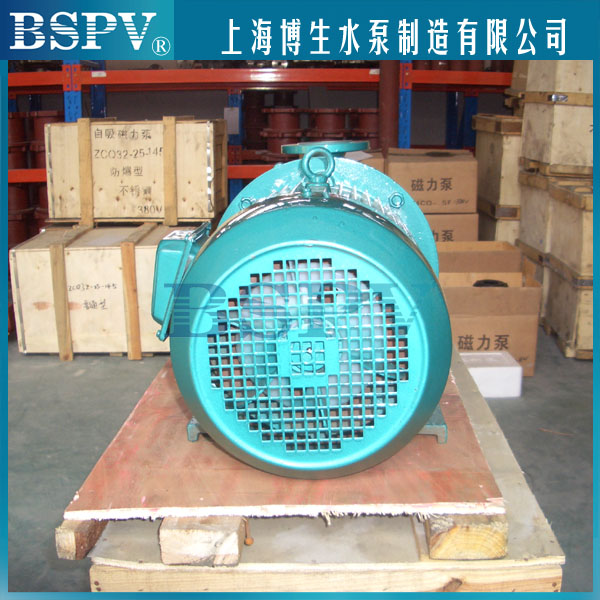

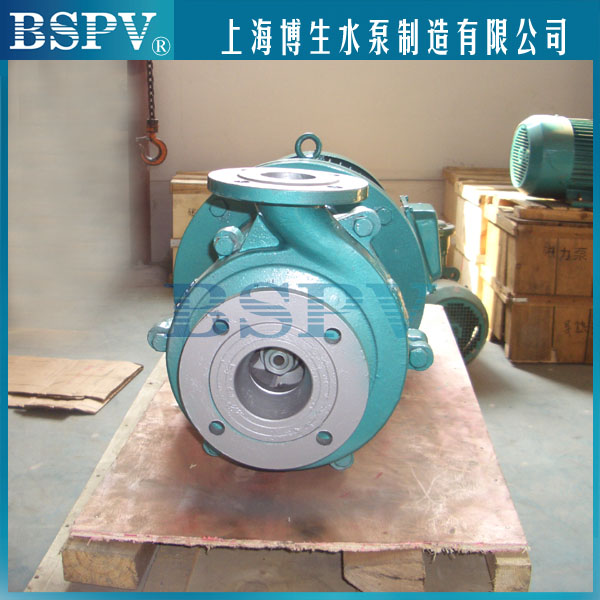

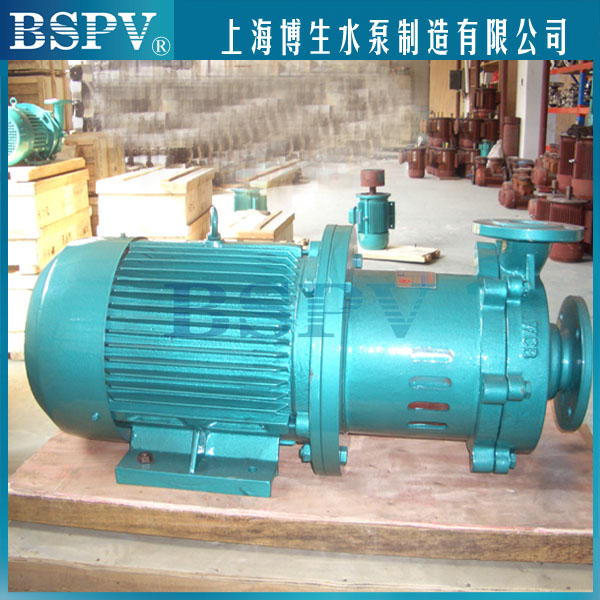

CQRY型导热油磁力泵
销售热线：021-63170080
63066999
63066999
Email：bspv@163.com
博生优势：品牌知名度高、质量可靠、
服务完善 现货供应
各种材质、非常规产品皆可订做
服务完善 现货供应
各种材质、非常规产品皆可订做
暂无说明书下载
暂无资料下载
- 产品介绍
- 型号意义
- 应用领域
- 选型参数
- 产品特点
产品介绍
博生牌CQRY型导热油磁力泵（导热油泵）（耐温≤250℃）通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,完全无泄漏。当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过了间隙和隔离套，作用与内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏，磁力偶合器的磁性材料采用了高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机。以保持电机的正常运转，从而达到无泄露输送高温介质。
CQRY型高温导热油力泵的过流部件根据需要可分别采用304、304l、302、321、316、316l、ub6、cd4mcu、钛合金、碳钢、镍基合金等耐腐蚀材料。 高温磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵，其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合jb/t7742-95《小型磁力传动离心泵》的标准要求主要用途及适用环境。
CQRY型高温导热油力泵的过流部件根据需要可分别采用304、304l、302、321、316、316l、ub6、cd4mcu、钛合金、碳钢、镍基合金等耐腐蚀材料。 高温磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵，其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合jb/t7742-95《小型磁力传动离心泵》的标准要求主要用途及适用环境。

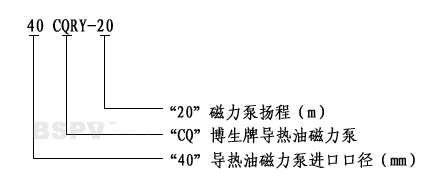

型号意义
应用领域
博生牌CQRY型导热油磁力泵其主要特点是利用磁力偶合器传递动力,完全无泄漏。在我国载热体加热系统中得到广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐性高温液体，使用温度≤250℃，是一种理想的热油循环泵。
选型参数
|
型号
|
口径
|
扬程
（m） |
流量
|
电机功率
（KW） |
转速
（r/min） |
电压
（V） |
吸程
（m） |
||
|
进口
（mm） |
出口（mm）
|
（L/min）
|
（m3/h）
|
||||||
|
25CQRY-15
|
25
|
20
|
15
|
110
|
6.6
|
1.1
|
〃
|
380
|
4
|
|
32CQRY-15
|
32
|
25
|
15
|
110
|
6.6
|
1.1
|
〃
|
〃
|
4
|
|
32CQRY-25
|
32
|
25
|
25
|
110
|
6.6
|
1.1
|
〃
|
〃
|
4
|
|
40CQRY-20
|
40
|
32
|
20
|
180
|
10.8
|
2.2
|
〃
|
〃
|
6
|
|
50CQRY-25
|
50
|
40
|
25
|
240
|
14.4
|
4
|
〃
|
〃
|
6
|
|
50CQRY-40
|
50
|
40
|
40
|
220
|
13.2
|
4
|
〃
|
〃
|
6
|
|
50CQRY-50
|
50
|
40
|
50
|
130
|
7.8
|
5.5
|
〃
|
〃
|
6
|
|
65CQRY-25
|
65
|
50
|
25
|
280
|
16.8
|
5.5
|
〃
|
〃
|
6
|
|
65CQRY-35
|
65
|
50
|
35
|
450
|
27
|
7.5
|
〃
|
〃
|
6
|
|
80CQRY-35
|
80
|
65
|
35
|
850
|
51
|
11
|
〃
|
〃
|
6
|
|
80CQRY-50
|
80
|
65
|
50
|
850
|
51
|
15
|
〃
|
〃
|
6
|
产品特点
泵 体：1Cr18Ni9Ti 或 碳钢 隔离套：1Cr18Ni9Ti
叶 轮：1Cr18Ni9Ti 磁 钢：铁氧体、钕铁硼
静 环：刚玉陶瓷 轴 套：填充四氟
动 环：填充四氟 联接架：HT200
泵 轴：1Cr18Ni9Ti 隔 板：1Cr18Ni9Ti
叶 轮：1Cr18Ni9Ti 磁 钢：铁氧体、钕铁硼
静 环：刚玉陶瓷 轴 套：填充四氟
动 环：填充四氟 联接架：HT200
泵 轴：1Cr18Ni9Ti 隔 板：1Cr18Ni9Ti
安装尺寸
