ZCQ型自吸式磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

型    号	口径		扬程 m	流量 L/min	电机功率 KW	转速 r/min	电压 V	自吸性能 m/3分
	进口 mm	出口 mm
ZCQ25-20-115	25	20	15	110	1.1	2900	380	4
ZCQ32-25-115	32	25	15	110	1.1	2900	380	4
ZCQ32-25-145	32	25	25	110	1.1	2900	380	4
ZCQ40-32-132	40	32	20	180	2.2	2900	380	4
ZCQ40-32-160	40	32	32	180	4	2900	380	4
ZCQ50-40-145	50	40	25	240	4	2900	380	4
ZCQ50-40-160	50	40	32	220	4	2900	380	4
ZCQ65-50-145	65	50	25	280	5.5	2900	380	4
ZCQ65-50-160	65	50	32	450	7.5	2900	380	4
ZCQ80-65-125	80	65	20	800	7.5	2900	380	4
ZCQ80-65-160	80	65	32	800	15	2900	380	4
ZCQ100-80-160	100	80	32	1500	22	2900	380	4
注：泵体材质不锈钢(1Cr18Ni9Ti)

1.泵体 2.静环 3.动环 4.加水螺栓 5.叶轮 6.密封圈 7.隔板 8.隔离层 9.外磁钢总成 10.内磁钢总成 11.泵轴 12.轴套 13.联接架 14.电机

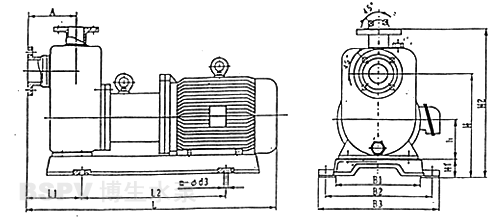

型号 A B1 B2 B3 h H H1 H2 L L1 L2 m-Φd ZCQ20-15-110 90 150 198 225 60 225 54 315 410 90 210 4--Φ18 ZCQ25-20-115 100 180 250 280 80 240 60 350 550 120 285 4--Φ12 ZCQ32-25-115 100 180 250 280 80 240 60 350 550 120 285 4--Φ12 ZCQ32-25-145 105 180 250 280 80 255 60 360 555 130 285 4--Φ12 ZCQ40-32-132 105 200 270 310 90 265 60 375 610 130 350 4--Φ14 ZCQ40-32-160 115 260 320 360 112 295 60 420 685 170 305 4--Φ14 ZCQ50-40-145 115 260 320 360 112 295 60 420 685 170 305 4--Φ14 ZCQ50-40-160 115 260 320 360 112 295 60 420 685 170 305 4--Φ14 ZCQ65-50-145 145 280 345 390 132 315 60 440 760 210 360 4--Φ16 ZCQ65-50-160 150 280 345 390 132 345 60 475 775 185 360 4--Φ16 ZCQ80-65-125 170 280 345 390 132 446 60 510 80 220 360 4--Φ16 ZCQ80-65-160 180 350 420 470 160 480 100 650 1000 270 390 4--Φ18
