WB系列电动往复泵

销售热线:021-63170080
63066999
Email:bspv@163.com
博生优势:品牌知名度高、质量可靠、
服务完善 现货供应
各种材质、非常规产品皆可订做
暂无资料下载
  • 产品介绍
产品介绍



博生水泵版权所有 产品概述:

  博生公司制造的电动往复泵(WB1、WB2往复泵)系列过流部份分为两种材质,铸钢材质专用于抽吸清水或油类制品及其它无腐蚀性液体,不锈钢材质1Cr18Ni9Ti钢制成。  WB1、WB2系列往复泵的减速箱采用皮带齿轮二级变速,润滑采用飞溅方式,结构紧凑、设计先进,不锈钢泵活塞环采用本公司特制的碗形聚四氟乙烯环,耐磨、耐腐、密封性好。本泵高压型采用柱塞双阀结构,低压型 采用活塞球阀结构,该设计动灵敏、封闭可靠根据不同流量和压力,配用不同电机,可达到用户的使用要求。 适用于抽送各种酸碱类液体,本泵特别适用于槽车卸车之用。及其它需要自吸的场合。本泵最高输送介质温度150℃。如用户要求更高温度,请选WBR高温往复泵。

博生水泵版权所有 使用范围:

    WB1、WB2往复泵系列。主要用于远距离输送水,码头输送用品,泵输送原油、甲醇。油罐车、油
  库装卸、热水回收及循环用于制药、酿造、化工、石油等行业的工艺流程中都可使用本系列。本系列最高输送介质温度为150℃。
本泵主要用于石化、冶炼、染料、印染、农药、制药、石油、皮革等行业。

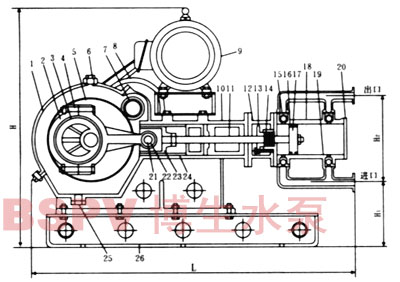

博生水泵版权所有 结构说明:

1
箱盖
14
垫料
2
连杆
15
单向球阀
3
连杆铜套
16
活塞环
4
连杆罗丝
17
活塞
5
偏心轮
18
泵体
6
加油孔
19
单向球阀座
7
齿轮油
20
泵盖
8
皮带轮
21
连杆销
9
电机
22
连杆小铜套
10
箱体
23
十字头
11
泵轴
24
往复缸
12
垫料架
25
方油孔
13
垫料压盖
26
底盘


博生水泵版权所有 性能参数:

型    号
流量
m3/h
压力
kg/cm2
活塞直径
mm
活塞行程
mm
电机功率
r/kw
往复次数
z/min
吸排口尺寸(法兰)
W
B
1



WB1-0.75/16
0.75
16
36
100
1450/2.2
130
1''
WB1-0.75/25
0.75
25
36
100
1450/3
130
1''
WB1-0.75/40
0.75
40
36
100
1450/4
130
1''
WB1-6/5
6
5
100
100
1450/4
65
11/2''
WB1-6/15
6
15
100
100
1450/5.5
65
21/2''
WB1-10/7
10
7
160
100
1450/7.5
45
21/2''
WB1-13/3
13
3
160
100
1450/5.5
65
21/2''
WB1-13/6
13
6
160
100
50/7.5
65
1''
W
B
2



WB2-1/120
1
120
36
120
50/7.5
145
1''
WB2-2/60
2
60
50
120
50/7.5
145
21/2''
WB2-10/15
10
15
160
120
50/7.5
37
21/2''
WB2-10/25
10
25
160
120
1450/18.5
37
21/2''
WB2-20/5
20
5
60
120
1450/7.5
73
21/2''
WB2-20/10
20
10
160
120
1450/11
73
4''
WB2-30/3
30
3
210
120
1450/7.5
73
4''
WB2-30/6
30
6
210
120
1450/11
73
1''

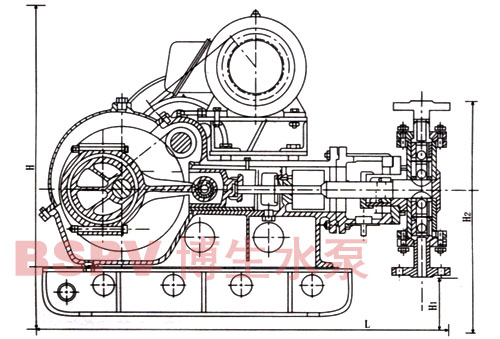

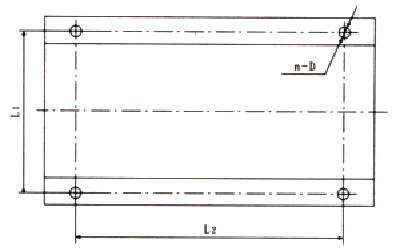

博生水泵版权所有 安装尺寸:


机座号
L1
L2
底脚座
长(L)
宽(D)
高(H)
H1
H2
WB1-0.75/16
360
590
4-φ20
965
650
810
120
475
WB1-0.75/25
360
590
4-φ20
965
650
810
120
475
WB1-0.75/40
360
590
4-φ20
965
650
810
120
475
WB1-10/7
360
400
6-φ20
965
650
810
120
475
WB1-13/3
360
400
6-φ20
965
650
810
120
475
WB1-13/6
360
400
6-φ20
965
650
810
120
475
WB1-6/5
360
400
6-φ20
965
650
810
120
475
WB1-6/10
360
400
6-φ20
965
650
810
120
475
WB2-10/15
420
400
6-φ22
1120
700
940
130
740
WB2-10/25
420
400
6-φ22
1120
700
940
130
740
WB2-20/5
420
400
6-φ22
1120
700
940
130
740
WB2-20/10
420
400
6-φ22
1120
700
940
130
740
WB2-1/120
420
400
6-φ22
1120
700
940
130
740
WB2-2/60
420
400
6-φ22
1120
700
940
130
740
   安装注意事项
  1、本泵水平安装在20~30mm高的水泥混凝土基础上,进出口管路不得负担其它物体及管路的重量。
  2、齿轮箱内注120#工业齿轮油。
  3、在管路容易堵塞的场合,须安装安全阀,以保证泵的安全运行,如用户需另外订货,请向本公司提出。
  4、冬季用泵须检查蒸汽是否畅通,以免介质冻结时开泵造成损坏。
  5、开泵前必须先打开进出口阀门。

特性曲线图



活塞行程120mm 活塞直径100-160mm
