WBR型电动高温往复泵

销售热线:021-63170080
63066999
Email:bspv@163.com
博生优势:品牌知名度高、质量可靠、
服务完善 现货供应
各种材质、非常规产品皆可订做
暂无资料下载
  • 产品介绍
产品介绍



博生水泵版权所有 产品概述:

上海博生公司制造的WBR高温电动往复泵过流部份分为两种材质,铸铁材质专用于抽吸清水或油类制品及其他无腐蚀性之液体,不锈钢材质,由1Cr18Ni9Ti钢制成。适用于抽送各种酸碱类液体,本泵特别适合于槽车卸车之用。及其他需要自吸的场合。本泵适用于温度在150~400℃之间的热水、热油或其它物化性能类似于油水的高温介质。

博生本泵机体部份由齿轮箱、电机、飞轮十字头等构成,齿轮箱采用飞溅方式润滑。泵体由铸钢组成双层夹套结构,夹套内可通蒸气,以进行保温(如重油类),泵阀结构采用球阀方式,密封可靠,动作灵敏。泵头和箱体之间有冷却套隔开,冷却套用自来水循环方式,有效地阻止泵头热量向箱体部扩散。本泵密封填料采用国内最先进的石墨纤维高温填料,其它零部件采用耐热钢及时处理,保证了该泵的使用寿命。

博生水泵版权所有 使用范围:

上海博生公司制造的WBR高温往复泵是本单位专用为炼油、造纸、油毡、石化等行业设计生产的一种新颖泵,该泵设计合理,结构紧凑,参照国外产品消化吸收。是一种很有使用前途的输送设备,该泵对于一些用户仍在使用的蒸气往复泵,是一种节能,环保代替产品。本泵适用于温度在150~400℃之间的热水、热油或其它物化性能类似于油水的高温介质。
    本泵主要用于石化、冶炼、染料、印染、农药、制药、石油、皮革等行业。

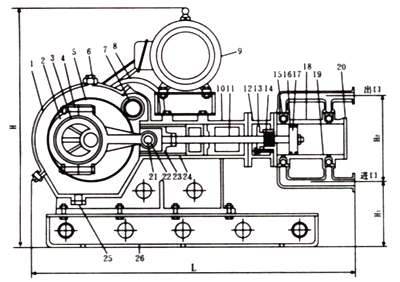

博生水泵版权所有 结构说明:


1
箱盖
14
垫料
2
连杆
15
单向球阀
3
连杆铜套
16
活塞环
4
连杆罗丝
17
活塞
5
偏心轮
18
泵体
6
加油孔
19
单向球阀座
7
齿轮油
20
泵盖
8
皮带轮
21
连杆销
9
电机
22
连杆小铜套
10
箱体
23
十字头
11
泵轴
24
往复缸
12
垫料架
25
方油孔
13
垫料压盖
26
底盘

博生水泵版权所有 性能参数:

型    号
流量
m3/h
压力
kg/cm2
活塞直径
mm
活塞行程
mm
往复次数
z/min
电机功率
r/kw
泵口径(法兰)
吸口
出口
WBR-5/7
 5
7
100
100
65
1450/4
11/2''
1
WBR-3/10
3
10
100
100
42
1450/4
11/2''
11/2''
WBR-20/7
20
7
160
120
73
1450/7.5
21/2'
21/2''
WBR-15/12
15
12
160
120
50
1450/11
21/2''
21/2''
WBR-30/15
30
15
210
150
47
1450/30
4''
4''
WBR-25/20
25
20
210
150
40
1450/30
4''
4''
WBR-40/10
40
10
250
150
47
1450/30
4''
4''

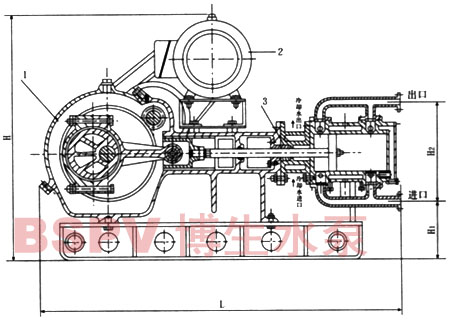

博生水泵版权所有 安装尺寸:



型号
A
B
底脚罗栓
φ 孔径
外形尺寸
H1
H2
长 L
宽 D
高 H
WBR-5/7
800
360
φ18
980
650
810
120
650
WBR-3/10
800
360
φ18
980
650
810
120
650
WBR-20/7
800
420
φ20
1510
700
940
130
850
WBR-15/15
800
420
φ20
1510
700
940
130
850
WBR-30/15
1470
560
φ22
2150
720
1100
180
980
WBR-25/30
1470
560
φ22
2150
720
1100
180
980
WBR-40/10
1470
560
φ22
2150
720
1100
140
1020
WBR-40/20
1470
560
φ22
2150
720
1100
140
1020
 安装注意事项
  1、本泵水平安装在20~30mm高的水泥混凝土基础上,进出口管路不得负担其它物体及管路的重量。
  2、齿轮箱内注120#工业齿轮油。
  3、在管路容易堵塞的场合,须安装安全阀,以保证泵的安全运行,如用户需另外订货,请向本公司提出。
  4、冬季用泵须检查蒸汽是否畅通,以免介质冻结时开泵造成损坏。
  5、在介质温度低于150℃时,可以不用冷却水。

 特性曲线图



活塞行程120mm 活塞直径100-160mm
