当前位置:首页 » 不锈钢水泵 » IH型卧式不锈钢化工离心泵. 不锈钢水泵
IH型卧式不锈钢化工离心泵.

销售热线:021-63170080
63066999
Email:bspv@163.com
博生优势:品牌知名度高、质量可靠、
服务完善 现货供应
各种材质、非常规产品皆可订做
暂无资料下载
  • 产品介绍
产品介绍



博生水泵版权所有 产品概述:

    博生牌IH型泵是卧式单级单吸清水离心泵,供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。
    IH型泵系根据国际标准ISO2858所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。它是我国推广的节能泵类产品之一。
    该泵结构简单,性能可靠,体积小、重量轻,抗腐蚀性能好,电耗低,使用维修方便。
    IH型泵通用性广,全系列工140种规格,但只用四种轴;同一规格的轴,轴承、轴封、叶轮紧固件等均能互换;全系列泵的悬价也只有四种。

    1、IH化工泵为单级单吸悬臂式离心泵。其标记,额定性能点和尺寸等效采用国际标准ISO2858-1975(E)、是机械工业部确定取代F型耐腐蚀离心泵的节能,更新换代产品。能满足化工流程中输送有些粘度类似于水的液体。
    2、泵输送介质温度一般为-20-105°C,必要时采用适当冷却措施,输送的介质温度可更高。
    3、泵的最高工作压力按16bar设计。
    4、本系列泵的性能范围(设计点);流量为1.6-400m3/h时,扬程为5-125m.
    5、根据所输送介质对泵腐蚀的情况,用户可选用相适应的触液部分的材质。泵与介质接触的主要零件材质如下表所示:
    6、除下表所列材质外,允许用户选用其他所需的适合本系列泵生产的材质,材料及其代号原则上应符合GB2100-80标准的规定。对国家没有规定代号的材质可采用国际通用的材料代号或国内公认的材料代号(如行业和本企业的规定)。
    7、材质  ZG1CrNi9   ZG1Cr18Ni9   ZG0Cr18Ni12   ZG1Cr18Ni12   ZG1Cr18Mn13

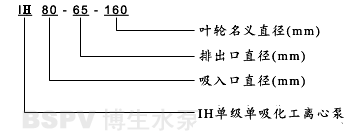

博生水泵版权所有 型号意义:

博生水泵版权所有 使用范围:

1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

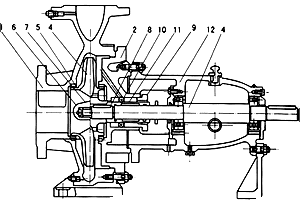

博生水泵版权所有 结构说明:

1
泵体
6
叶轮螺母
2
泵盖
7
垫圈
3
叶 轮
8
轴套
4
9
填料环
5
密封圈
10
填料


11
悬架

博生水泵版权所有 性能参数:

型号
流量
mз/h
扬程
m
转速
r/min
电机功率
KW
口径 mm
吸入
排出
50-32-125
12.5
20
2900
2.2
50
32
6.3
5
1450
0.55
50
32
50-32-160
12.5
32
2900
3
50
32
6.3
8
1450
0.55
50
32
50-32-200
12.5
50
2900
0.5
50
32
6.3
12.5
1450
0.75
50
32
50-32-250
12.5
80
2900
11
50
32
6.3
20
1450
1.5
50
32
65-50-125
25
20
2900
3
65
50
12.5
5
1450
0.55
65
50
65-50-160
25
32
2900
5.5
65
50
12.5
8
1450
0.75
65
50
65-40-200
25
50
2900
7.5
65
40
12.5
12.5
1450
1.1
65
40
65-40-250
25
80
2900
15
65
40
12.5
20
1450
2.2
65
40
65-40-315
25
125
2900
30
65
40
12.5
32
1450
4
65
40
80-65-125
50
20
2900
5.5
80
65
25
5
1450
0.75
80
65
80-65-160
50
32
2900
7.5
80
65
25
8
1450
1.5
80
65
80-50-200
50
50
2900
15
80
50
25
12.5
1450
2.2
80
50
80-50-250
50
80
2900
22
80
50
25
20
1450
3
80
50
80-50-315
50
125
2900
37
80
50
25
32
1450
5.5
80
50
100-80-125
100
20
2900
11
100
80
50
5
1450
1.5
100
80
100-80-160
100
32
2900
15
100
80
50
8
1450
2.2
100
80
100-65-200
100
50
2900
22
100
65
50
12.5
1450
4
100
65
100-65-250
100
80
2900
37
100
65
50
20
1450
5.5
100
65
100-65-315
100
125
2900
75
100
65
50
32
1450
11
100
65
125-100-200
200
50
2900
45
125
100
100
12.5
1450
7.5
125
100
125-100-250
200
80
2900
75
125
100
100
20
1450
11
125
100
125-100-315
200
125
2900
110
125
100
100
32
1450
15
125
100
125-100-400
100
50
1450
30
125
100
150-125-250
200
20
1450
18.5
150
125
150-125-315
200
32
1450
30
150
125
150-125-400
200
50
1450
45
150
125
200-150-250
400
20
1450
37
200
150
200-150-315
400
32
1450
55
200
150
200-150-400
400
50
1450
90
200
150
