当前位置:首页 » 不锈钢水泵 » CDLF型立式不锈钢多级离心泵 不锈钢水泵
CDLF型立式不锈钢多级离心泵

销售热线:021-63170080
63066999
Email:bspv@163.com
博生优势:品牌知名度高、质量可靠、
服务完善 现货供应
各种材质、非常规产品皆可订做
暂无说明书下载
暂无资料下载
  • 产品介绍
  • 型号意义
  • 应用领域
  • 选型参数
  • 产品特点
产品介绍
    博生CDLF型立式不锈钢多级离心泵是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵,采用标准立式电机和快装式机械密封,更换非常方便。
泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。该产品可替代国外CR、CRN等同类产品。产品投放市场后,以其高效节能、质量可靠、使用范围广等特点,深受广大用户的喜爱。
    CDLF型立式不锈钢多级离心泵产品特征:
1、采用优良的水力模型和先进的制造工艺,大大提高泵的性能及使用寿命。
2、由于轴封采用材料为硬质合金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。
3、泵的过流部分采用不锈钢板冲压焊接而成,使得泵可适用于轻度腐蚀性介质。
4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著,检修方便。
5、泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。
6、采用标准电机,用户可方便地根据需要配备电机。
7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。

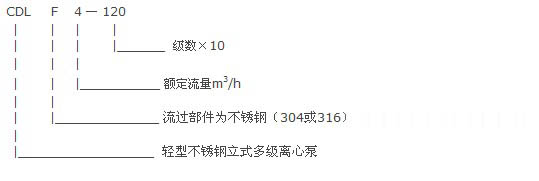

型号意义
应用领域
供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。

灌溉:农田灌溉、喷灌、滴灌。

使用条件:

1、冷热清洁,非易燃易爆,不含固体颗粒或纤维的液体
2、液体温度常温型:-15℃至+70℃,热水型+70℃至+115℃.
3、环境温度.环境温度:+40℃.
4、最小入口压力:NPSH曲线+0.5m,水头安全余量0.5m.
选型参数

型号

扬程

流量

电机功率

转速

m

m3/h

KW

r/min

25CDLF1-2

11.5

1

0.37

2900

25CDLF1-3

17

1

0.37

2900

25CDLF1-4

22.5

1

0.37

2900

25CDLF1-5

28

1

0.37

2900

25CDLF1-6

33.5

1

0.37

2900

25CDLF1-7

39

1

0.37

2900

25CDLF1-8

45

1

0.55

2900

25CDLF1-9

51

1

0.55

2900

25CDLF1-10

57

1

0.55

2900

25CDLF1-17

95

1

1.1

2900

25CDLF1-19

106

1

1.1

2900

25CDLF1-21

117

1

1.1

2900

25CDLF1-23

128

1

1.1

2900

25CDLF1-25

139

, 1

1.5

2900

25CDLF1-27

150

1

1.5

2900

25CDLF1-30

166

1

1.5

2900

25CDLF1-33

183

1

2.2

2900

25CDLF1-36

200

1

2.2

2900

32CDLF2-2

15

2

0.37

2900

32CDLF2-3

22

2

0.37

2900

32CDLF2-4

30

2

0.55

2900

32CDLF2-5

37

2

0.55

2900

32CDLF2-6

45

2

0.75

2900

32CDLF2-7

52

2

0.75

2900

32CDLF2-9

67

2

1.1

2900

32CDLF2-11

82

2

1.1

2900

32CDLF2-13

98

2

1.5

2900

32CDLF2-15

112

2

1.5

2900

32CDLF2-18

136

2

2.2

2900

32CDLF2-22

165

2

2.2

2900

32CDLF2-26

198

2

3

2900

40CDLF8-2/1

9

8

0.75

2900

40CDLF8-2

18

8

0.75

2900

40CDLF8-3

27

8

1.1

2900

40CDLF8-4

36

8

1.5

2900

40CDLF8-5

45

8

2.2

2900

40CDLF8-6

54

8

2.2

2900

40CDLF8-8

73

8

3

2900

40CDLF8-10

92

8

4

2900

40CDLF8-12

111

8

4

2900

40CDLF8-14

130

8

5.5

2900

40CDLF8-16

148

8

5.5

2900

40CDLF8-18

167

8

7.5

2900

40CDLF8-20

186

8

7.5

2900

50CDLF16-2

22

16

2.2

2900

50CDLF16-3

34

16

3

2900

50CDLF16-4

46

16

4

2900

50CDLF16-5

58

16

5.5

2900

50CDLF16-6

70

16

5.5

2900

50CDLF16-7

82

16

7.5

2900

50CDLF16-8

94

16

7.5

2900

50CDLF16-10

118

16

11

2900

50CDLF16-12

141

16

11

2900

50CDLF16-14

166

16

15

2900

50CDLF16-16

189

16

15

2900

65CDLF32-1-1

9

32

1.5

2900

65CDLF32-1

13

32

2.2

2900

65CDLF32-2-2

20

32

3

2900

65CDLF32-2

27

32

4

2900

65CDLF32-3-2

33

32

5.5

2900

65CDLF32-3

40

32

5.5

2900

65CDLF32-4-2

46

32

7.5

2900

65CDLF32-4

53

32

7.5

2900

65CDLF32-5-2

60

32

11

2900

65CDLF32-5

67

32

11

2900

65CDLF32-6-2

74

32

11

2900

65CDLF32-6

81

32

11

2900

65CDLF32-7-2

88

32

15

2900

65CDLF32-7

95

32

15

2900

65CDLF32-8-2

102

32

15

2900

65CDLF32-8

109

32

15

2900

65CDLF32-9-2

117

32

18.5

2900

65CDLF32-9

124

32

18.5

2900

65CDLF32-10-2

131

32

18.5

2900

65CDLF32-10

138

32

18.5

2900

65CDLF32-11-2

146

32

22

2900

65CDLF32-11

153

32

22

2900

65CDLF32-12-2

160

32

22

2900

65CDLF32-12

167

32

22

2900

65CDLF32-13-2

174

32

30

2900

65CDLF32-13

181

32

30

2900

65CDLF32-14-2

189

32

30

2900

65CDLF32-14

196

32

30

2900

产品特点
    CDLF型立式不锈钢多级离心泵输送介质:
1、 稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。
    CDLF型立式不锈钢多级离心泵最小进口压力NPSH:
    如果泵不的压力低于输送液体的蒸汽压力,可能发生气蚀,为避免气蚀,确保泵进口侧有一最小压力,最大吸程H[m]可按下式计算:

                H=Pb×10.2-NPSH-Hf-Hv-Hs
    式中:Pb=大气压力[bar](大气压力可设定为1bar),在闭式系统中,Pb为系统压力[bar].NPSH=净正吸头[m](可从NPSH曲线上泵可能的最大流量处读取)。Hf=入口的管路损失[m]。Hv=蒸汽压力[m]。Hs=安全余量=最小0.5m水头。  如果计算所得H为正值,泵可在最大吸程情况下运行。如果计算所得H为负值,必须有一最小进口压力H的水头。
    并联运行:
    将多台泵并联取代一台大泵可能更具优越性
    在变流量系统中,适应系统所需工作点。
    增加供水可能性,因为泵出故障时,仅影响系统的部分流量。
    CDLF型不锈钢立式多级泵技术参数:
流量:4.2-504m3/h;
扬程:24-240m;
功率:1.5-450kw;
转速:1480r/min;
口径:φ40-φ250;
液体温度:
常温型-15℃至+70℃
热水型+70℃至+110℃
工作压力:≤2.4Mpa。
安装尺寸
