当前位置：首页 » 管道离心泵 » GDL型立式多级管道泵 管道离心泵

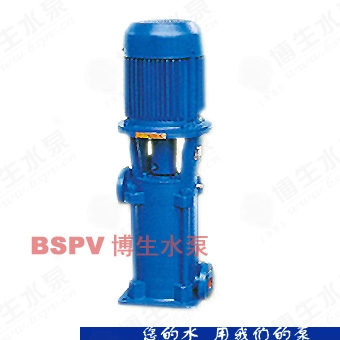

GDL型立式多级管道泵

销售热线：021-63170080
63066999
Email：bspv@163.com
博生优势：品牌知名度高、质量可靠、
服务完善 现货供应
各种材质、非常规产品皆可订做
暂无说明书下载
暂无资料下载
  • 产品介绍
产品介绍



博生水泵版权所有 产品概述:

　　博生牌GDL型立式多级管道泵 是最新泵型,具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢,轴封用耐磨机械密封,无泄漏,使用寿命长。以水力平衡解决轴向力,因而泵运转平稳,低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。完全能满足高层建筑、深井矿等的给排水及消防设施需要,是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。使用温度:≤100℃,压力≤0.6MPa(16kg/cm2)。

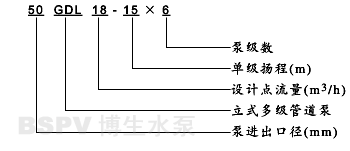

博生水泵版权所有 型号意义:

博生水泵版权所有 使用范围:

立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工
业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循 环
增压及设备配套等。
适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热
水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体。

博生水泵版权所有 结构说明:

1
泵体
11
联轴器
2
拉紧螺栓
12
联接座
3
外筒
13
气嘴
4
叶轮
14
机械密封
5
叶轮挡套
15
轴
6
轴套
16
中段
7
密封垫
17
轴套螺母
8
螺母
18
轴瓦
9
销
19
回水管部件
10
电机



博生水泵版权所有 性能参数:

型号
流量(m3/h)
扬程(m)
吸程(m)
电机功率(kw)
25GDL2-12×3
2
36
7.5
1.1
25GDL2-12×4
48
1.1
25GDL2-12×5
60
1.5
25GDL2-12×6
72
1.5
25GDL2-12×7
84
2.2
25GDL2-12×8
96
2.2
25GDL2-12×9
108
2.2
25GDL2-12×10
120
3
25GDL2-12×11
132
3
25GDL2-12×12
144
3
25GDL4-11×3
4
33
1.1
25GDL4-11×4
44
1.5
25GDL4-11×5
55
2.2
25GDL4-11×6
66
2.2
25GDL4-11×7
77
3
25GDL4-11×8
88
3
25GDL4-11×9
99
3
25GDL4-11×10
110
4
25GDL4-11×11
121
4
25GDL4-11×12
132
4
25GDL4-11×13
143
4
40GDL6-12×3
6
36
1.5
40GDL6-12×4
48
2.2
40GDL6-12×5
60
2.2
40GDL6-12×6
72
3
40GDL6-12×7
84
3
40GDL6-12×8
96
4
40GDL6-12×9
108
4
40GDL6-12×10
120
4
40GDL6-12×11
132
5.5
40GDL6-12×12
144
5.5
50GDL12-15×2
12
30
7
2.2
50GDL12-15×3
45
3
50GDL12-15×4
60
4
50GDL12-15×5
75
5.5
50GDL12-15×6
90
5.5
50GDL12-15×7
105
7.5
50GDL12-15×8
120
75
50GDL12-15×9
135
11
50GDL12-15×10
150
11
50GDL18-15×3
18
45
4
50GDL18-15×4
60
5.5
50GDL18-15×5
75
7.5
50GDL18-15×6
90
7.5
50GDL18-15×7
105
11
50GDL18-15×8
120
11
50GDL18-15×9
135
15
50GDL18-15×10
150
15
65GDL24-12×2
24
24
6
3
65GDL24-12×3
36
4
65GDL24-12×4
48
5.5
65GDL24-12×5
60
7.5
65GDL24-12×6
72
7.5
6S5GDL24-12×7
84
11
65GDL24-12×8
96
11
65GDL24-12×9
108
15
65GDL24-12×10
120
15
80GDL36-12×2
36
24
5.5
4
80GDL36-12×3
36
5.5
80GDL36-12×4
48
7.5
80GDL36-12×5
60
11
80GDL36-12×6
72
11
80GDL36-12×7
84
15
80GDL36-12×8
96
15
80GDL36-12×9
108
18.5
80GDL36-12×10
120
18.5
80GDL54-14×2
54
28
5
7.5
80GDL54-14×3
42
11
80GDL54-14×4
56
15
80GDL54-14×5
70
18.5
80GDL54-14×6
84
18.5
80GDL54-14×7
98
22
100GDL72-14×2
72
28
4.5
11
100GDL72-14×3
42
15
100GDL72-14×4
56
18.5
100GDL72-14×5
70
22
100GDL72-14×6
84
30
100GDL72-14×7
98
30
