QBY型工程塑料气动隔膜泵.

销售热线：021-63170080
63066999

Email：bspv@163.com

博生优势：品牌知名度高、质量可靠、
服务完善 现货供应
各种材质、非常规产品皆可订做

暂无资料下载

产品介绍
型号意义
应用领域
选型参数
产品特点
安装尺寸

产品介绍

产品概述:

博生牌QBY系列聚丙烯塑料气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。有4种规格直径：∮10mm（³/₈〃）、∮15mm（¹/₂〃）、∮25 mm（1〃）、∮40mm（1¹/₂〃）。隔膜片根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、等满足不同用户的需要。
该泵已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。
性能简介：
1．不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/c㎡。
流动宽蔽，通过性能好，允许通过QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
2．最大颗粒，直径达10mm抽送泥浆、杂质时，对泵磨损甚微。
3．扬程、流量可通过气阀开度实现无级调节。（气压调节在1-7kg/c㎡之间）。
4．该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒，易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全。 5．不必用电，在易燃、易爆场所使用安全可靠。
6．可以浸没在介质中工作。
7．使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动停机，具有自我保护性能，当负荷恢复正常以后，又能自动启动运行。
8．结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9．可输送较粘的液体。（粘度在1万厘泊以下）
10．本泵无须用油润滑，即使空转，对泵也无任何影响。这是该泵一大特点。

型号意义:

使用范围:

1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后，用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮，驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体最高可耐150℃。
16.作为各种固液体分离设备的前级送压装置.

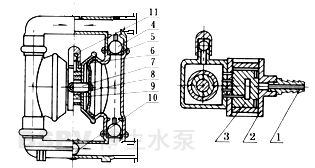

结构说明:

1	进气口	6	隔膜片	11	排气口
2	配气阀体	7	连杆
3	配气阀	8	连杆铜套
4	圆球	9	中间支架
5	球座	10	泵进口

性能参数:

型号	流量 m³/h	扬程 m	出口压力 kgf/cm²	吸程 m	最大允许通过颗粒 φ(mn)	最大供气压 Kgf/cm²	最大空气消耗量 m³/min
QBY-10	0～0.8	0～50	6	5	1	7	0.3
QBY-15	0～1	0～50	6	5	1	7	0.3
QBY-25	0～2.4	0～50	6	7	2.5	7	0.6
QBY-40	0～8	0～50	6	7	4.5	7	0.6
