当前位置：首页 » 化工泵 » IH型卧式不锈钢化工离心泵 化工泵
IH型卧式不锈钢化工离心泵

销售热线：021-63170080
63066999
Email：bspv@163.com
博生优势：品牌知名度高、质量可靠、
服务完善 现货供应
各种材质、非常规产品皆可订做
暂无资料下载
  • 产品介绍
产品介绍



博生水泵版权所有 产品概述:

　　博生牌IH型泵是卧式单级单吸化工离心泵，IH型不锈钢化工泵，不锈钢化工离心泵是采用国际标准ISO2858-75(E)标准制造的，是国家原机械工业部报请国务院批准取代FB型耐腐蚀离心泵的更新换代产品，水力模型与国际接轨，先进合理，配用功率大大节能，比原F型泵节能近25%，互换性强，维修方便。　

填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

    泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

二、IH型不锈钢离心泵产品特点

1、IH型不锈钢化工泵泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式，IH化工泵为单级单吸悬臂式离心泵。其标记，额定性能点和尺寸等效采用国际标准ISO2858-1975（E）、是机械工业部确定取代F型耐腐蚀离心泵的节能，更新换代产品。能满足化工流程中输送有些粘度类似于水的液体。
    2、泵输送介质温度一般为-20-105°C，必要时采用适当冷却措施，输送的介质温度可更高。
    3、泵的最高工作压力按16bar设计。
    4、本系列泵的性能范围（设计点）；流量为1.6-400m3/h时，扬程为5-125m.
    5、根据所输送介质对泵腐蚀的情况，用户可选用相适应的触液部分的材质。泵与介质接触的主要零件材质如下表所示：
    6、除下表所列材质外，允许用户选用其他所需的适合本系列泵生产的材质，材料及其代号原则上应符合GB2100-80标准的规定。对国家没有规定代号的材质可采用国际通用的材料代号或国内公认的材料代号（如行业和本企业的规定）。
    7、IH型化工泵适应区域广泛、如化工、冶金、电力、造纸、食品、医药、制药、合成纤维等行业部门用语输送腐蚀性的或不允许污染的介质。
材质  ZG1CrNi9   ZG1Cr18Ni9   ZG0Cr18Ni12   ZG1Cr18Ni12   ZG1Cr18Mn13
代号  303            305          306           307           402

三、IH型不锈钢离心泵工作条件

流量范围：1.5～400m 3 /h
扬程范围：3.5～125m
转速n：1450r/min、2900r/min
介质温度：-20℃～105℃

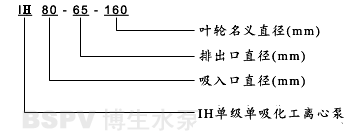

博生水泵版权所有 型号意义:

博生水泵版权所有 使用范围:

1、IH型不锈钢化工离心泵适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2、输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。 用于输送各种腐蚀的或不允许污染的类似于水的介质。

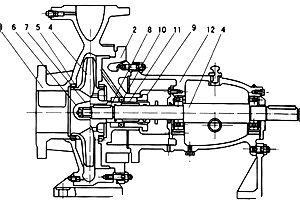

博生水泵版权所有 结构说明:

1
不锈钢泵体
6
不锈钢叶轮螺母
2
不锈钢泵盖
7
垫圈
3
不锈钢叶轮
8
轴套
4
轴
9
密封支架
5
密封圈
10
机械密封


11
悬架

博生水泵版权所有 性能参数:

型号
流量
mз/h
扬程
m
转速
r/min
电机功率
KW
口径 mm
吸入
排出
50-32-125
12.5
20
2900
2.2
50
32
6.3
5
1450
0.55
50
32
50-32-160
12.5
32
2900
3
50
32
6.3
8
1450
0.55
50
32
50-32-200
12.5
50
2900
0.5
50
32
6.3
12.5
1450
0.75
50
32
50-32-250
12.5
80
2900
11
50
32
6.3
20
1450
1.5
50
32
65-50-125
25
20
2900
3
65
50
12.5
5
1450
0.55
65
50
65-50-160
25
32
2900
5.5
65
50
12.5
8
1450
0.75
65
50
65-40-200
25
50
2900
7.5
65
40
12.5
12.5
1450
1.1
65
40
65-40-250
25
80
2900
15
65
40
12.5
20
1450
2.2
65
40
65-40-315
25
125
2900
30
65
40
12.5
32
1450
4
65
40
80-65-125
50
20
2900
5.5
80
65
25
5
1450
0.75
80
65
80-65-160
50
32
2900
7.5
80
65
25
8
1450
1.5
80
65
80-50-200
50
50
2900
15
80
50
25
12.5
1450
2.2
80
50
80-50-250
50
80
2900
22
80
50
25
20
1450
3
80
50
80-50-315
50
125
2900
37
80
50
25
32
1450
5.5
80
50
100-80-125
100
20
2900
11
100
80
50
5
1450
1.5
100
80
100-80-160
100
32
2900
15
100
80
50
8
1450
2.2
100
80
100-65-200
100
50
2900
22
100
65
50
12.5
1450
4
100
65
100-65-250
100
80
2900
37
100
65
50
20
1450
5.5
100
65
100-65-315
100
125
2900
75
100
65
50
32
1450
11
100
65
125-100-200
200
50
2900
45
125
100
100
12.5
1450
7.5
125
100
125-100-250
200
80
2900
75
125
100
100
20
1450
11
125
100
125-100-315
200
125
2900
110
125
100
100
32
1450
15
125
100
125-100-400
100
50
1450
30
125
100
150-125-250
200
20
1450
18.5
150
125
150-125-315
200
32
1450
30
150
125
150-125-400
200
50
1450
45
150
125
200-150-250
400
20
1450
37
200
150
200-150-315
400
32
1450
55
200
150
200-150-400
400
50
1450
90
200
150
